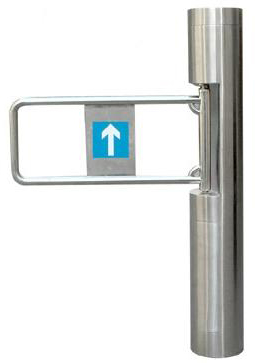

圆柱摆闸
........................................................................................................................................ |
- 产品资料：
1、技术参数：
1、结构：主柱：2.0厚不锈钢外壳， 副柱：标准圆钢管
2、外形尺寸：主柱直径：168mm 高度：1050mm
3、重量：45Kg
4、摆臂长：600mm
5、摆臂最大承受力：60Kg
6、摆臂传动角度：180度
7、摆动方向：单向、双向
8、摆闸工作电源：AC220V±10％
9、驱动电机：直流无刷电机 140W/24V
10、电机转速： 1600转/分
11、输入接口： 继电器开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA
12、通信接口： RS485标准
13、通信距离： 1200米
14、通行速度： 40人/分钟（常开），25-30人/分钟（常闭）
15、闸门开、关时间： 1-2秒
16、上电后进入通行状态所需时间： 3秒
17、出现故障后的自动复位时间：10秒
18、工作环境：室内、室外
温度：-40℃—— 80℃
湿度：5％—— 90％
2、主要功能及特点
2.1 标准产品功能特点：
1）具有故障自检和报警提示功能，方便用户维护及使用；
2)通过主控板上的内置小按盘，可在线编程设备的运行状态；
3)防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，且力度很小
4）防冲功能，在没有接收到开闸信号时，摆臂自动锁死；
5）摆臂同步可调（针对双摆情况）；
6)具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；
7）断电常开，以满足消防管理的要求；
8)可与多种读卡设备相挂接，接收继电器开关信号工作；
9）双向摆，单、双向控制人员进出；
10）可直接通过管理计算机实现远程控制与管理；
11）延时自动复位，标准为开启后5秒自动复位；
2.2 可扩展功能：
1）声、光报警功能，含非法闯入报警，防夹报警等；
2）红外开闸，红外复位功能；
3）计数功能；
4）摆臂加长。
3、主要结构和配置
主柱、摆臂、主控制板、变压器、电机、机芯及传动部分、断电常开系统、不锈钢护栏
|
|
|
